一、排水降噪瀝青混凝土路面介紹
1 排水降噪瀝青混凝土路面功能特性
1）有效解決路面積水現象
排水性是排水降噪瀝青混凝土路面的重要特性，雨水可通過表面層內部的空隙流出，而不會在表面形成水膜和徑流，從而減少洪澇災害。

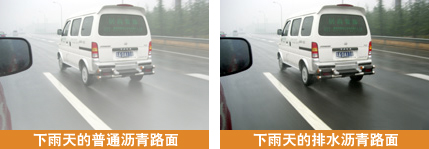

2）提高行車安全性
排水降噪瀝青混凝土路面在雨天可以有效減少路面積水，增加路面與輪胎的附著力，防止汽車在行駛中發生水漂現象，抑制濺水起霧影響后車視線，減輕雨天路面眩光現象，從而大大提高雨天行車安全性。據統計，鋪裝排水降噪瀝青混凝土路面后，交通事故率下降80%。
????
?????? 3）降低環境噪音
排水降噪瀝青混凝土路面與普通瀝青混凝土路面相比，可降低噪聲３-５dB。
?????

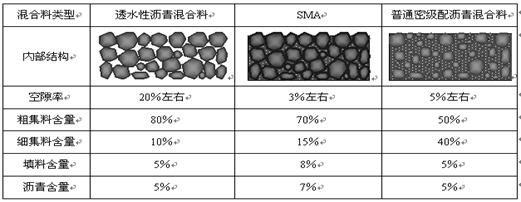

2 排水降噪瀝青混凝土路面的結構特點
?
與傳統的密級配瀝青混凝土相比，排水降噪瀝青混凝土的大空隙特征使其更容易受到日光、空氣及水的侵蝕，導致混合料出現耐久性的降低以及透水功能喪失等問題。為保證排水降噪瀝青混凝土路面的耐久性和功能的持續性，必須選擇優質骨料及高粘性的瀝青膠結料，高粘度改性瀝青為構建排水降噪瀝青混凝土路面的核心技術。

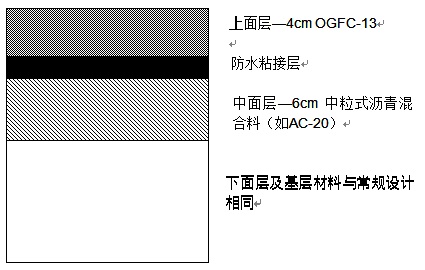

3 典型路面結構設計
? ? |
二、產品介紹
SINOTPS是海川公司為適應我國發展高等級公路的要求，獨立自主研發的一種高粘瀝青改性劑。可以添加到基質瀝青中制備高粘瀝青或是和集料一起直接投入到拌和鍋中進行干拌后再加入基質瀝青拌和生產高粘瀝青混合料。所制備出的高粘度瀝青混合料耐久性、高溫穩定性、抗老化性能顯著提高，具有較高的抗飛散性、耐水性、耐候性和耐流動性。
三、技術分析
1 高粘改性瀝青性能指標
檢測項目 | SINOTPS高粘瀝青 | 國家標準 |
軟化點（℃） | 88 | ＞80 |
針入度（25℃，0.1mm） | 42 | ＞40 |
延度 （15℃，cm） | ＞100 | ＞50 |
粘韌性(N·m) | 31.4 | ＞20 |
?韌性(N·m) | 21.2 | ＞15 |
薄膜加熱質量變化率（%） | 0.28 | ≤0.6 |
60℃粘度（Pa·s） | 102636 | ＞20000 |
注：基質瀝青為70號道路石油瀝青。
從表中數據可以看出，高粘改性瀝青軟化點高、60℃粘度高，說明由其制備的瀝青混凝土高溫穩定性好；韌性、粘韌性好，說明由其制備的瀝青混凝土的握裹力和抗疲勞性能得到改善。
2 高粘改性瀝青混合料性能指標
高粘改性瀝青混合料性能試驗結果
混合料類型 | 浸水馬歇爾殘留穩定度比（%） | 凍融劈裂殘留強度比（%） | 低溫（-10℃）彎曲破壞應變（με） | 動穩定度（次/mm） |
OGFC-13 | 88.9 | 93.7 | 3865 | 5549 |
從表中數據可以看出，高粘改性瀝青混合料高溫性能、低溫性能和水穩性都得到明顯提高。
四、SINO TPS高粘瀝青的其它應用
SINO TPS高粘瀝青除用于建造排水降噪瀝青混凝土路面外，還具有如下用途：
1????? 鋪筑半柔性路面
半柔性路面是指在開級配大空隙基體瀝青混凝土中, 填充以水泥為主要成分的特殊水泥砂漿而形成的兼具瀝青路面與水泥混凝土路面特點的復合式路面。半柔性路面既具有高于水泥混凝土路面的柔性又具有高于瀝青混凝土路面的剛性，是一種新型剛?cè)岵?jì)的路面。半柔性路面利用嵌擠原則，通過骨料之間的相互嵌擠作用和灌入的水泥膠漿共同形成材料強度，提高了路面抵抗荷載作用的能力。
2????? 鋪筑應力吸收層?
高粘瀝青應力吸收層是通過灑布高粘瀝青，然后在上方撒布級配碎石，形成應力吸收層，以起到應力吸收及防水的作用。專門用于路面及橋面的反射裂縫問題。其具有以下特點：
n 良好的抗剪強度?？蓽p少瀝青混凝土面層與舊水泥路面的相對運動。
n 較強的抗變形能力和良好的柔韌性?？蓽p少和防止瀝青混凝土面層的反射裂縫。
??
n 良好的防水性?？勺柚孤繁硭溉耄瑥亩访嫠畵p壞。
n 增加瀝青混凝土面層與舊水泥混凝土路面之間的結合，從而消除層問滑移，減少溫度變化引起的瀝青混凝土面層內的拉應力和拉應變。
3 鋪筑橋面防水粘結層
高粘瀝青防水粘結層是指使用高粘度改性瀝青作為膠結材料所形成的一種特殊的瀝青加鋪碎石結構。其具有優異的防水和粘結功能，可以提高基層與瀝青混凝土面層之間的粘結力，還可以吸收因基層水泥混凝土面板變形而產生的應力，延緩反射裂縫的出現，起到非常好的防水作用、粘結作用和層間應力吸收作用。同時，能與瀝青混合料很好地融合在一起，形成一體的不透水層，將瀝青混凝土面層中的水分與水泥混凝土面板隔離開來，起到相互的保護作用。
4 制備高性能SMA
用SINO TPS高粘瀝青制備高性能的高粘瀝青SMA，具有優良的路用性能和抗剪切、疲勞性能，目前主要用于鋼橋面鋪裝和機場道面鋪裝。
五、技術成果?
1 | 專利 | 一種高黏度瀝青改性劑、改性瀝青、瀝青混合料 ZL201010152571.9 |
一種透水路面結構 ZL200820138981.6 |
一種鋪筑降噪排水性路面用的高粘彩色瀝青膠結料 ZL200610121782.X |
鋪筑降噪排水性路面用的高粘彩色瀝青混合料 ZL200610063560.7 |
2 | 標準 | 國家標準《高粘高彈道路瀝青》（GB/T 30516-2014） |
廣東省地方標準《排水降噪路面用高粘瀝青》（DB44/T 025-2009） |
3 | 獲獎 | “環保型路面建造技術與工程應用”于2013年2月獲國家科技進步二等獎 |
“環保型道路建設與維護技術”于2012年12月獲陜西省科技進步一等獎 |
“排水降噪路面材料與鋪裝技術研究”于2010年4月獲云南省科技進步三等獎 |
“排水降噪防滑瀝青路面材料的研究與應用”于2007年12月獲湖北省科技進步三等獎 |
?六、海川SINOTPS關于OGFC部分應用實例
??
??
????????????????????????????? ? 云南新河高速 OGFC????????????? ?????????太原市礦院路OGFC???????????????????? ?????????? 徽六潛高速
?
?
??湖北省孝襄高速公路????????????? ?????? 中新天津生態城緯二路?????????????????????? ????????深圳坪山新區振環路?
????????????
